Шкафные котельные

Проектирование, строительство, монтаж теплоэнергетического и газового оборудования, систем автономного газоснабжения, шкафных уличных котельных

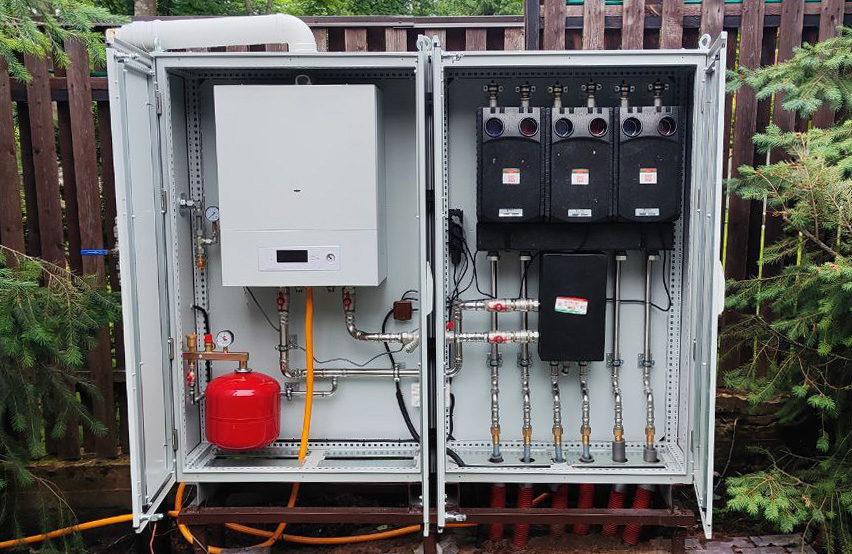

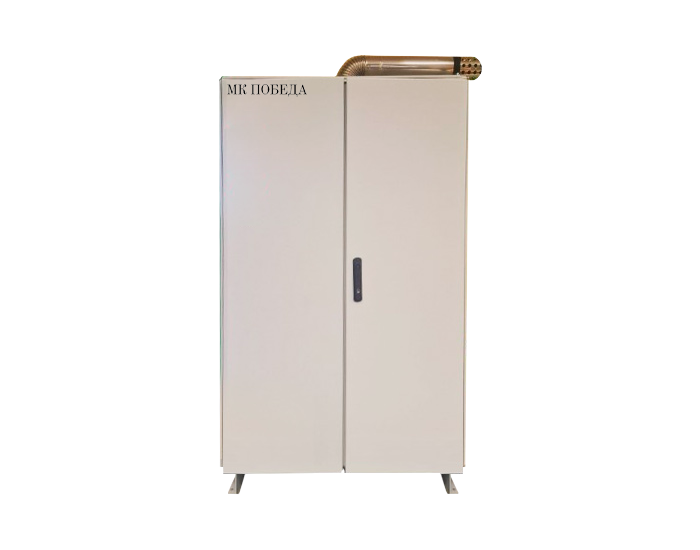

• Все оборудования котельной установки размещено в одном шкафу уличного исполнения.
• Все точки подключения к газовой сети, трубопроводам подающего и обратного потока тепловой сети, канализации, водопроводу, энергосети, а также соответствующее оборудование по безопасности подготовлены и могут быть задействованы.
• Теплообразование осуществляется одним или тремя котлами мощностью до 150кВт для промышленных предприятий шкафная котельная изготавливается индивидуально.
• Подача горячей воды в отопительную систему осуществляется циркуляционными насосами. Шкафная котельная установка отделена от газовой части при помощи перегородки.
• Шкафная котельная может быть доукомплектовано отдельным теплообменником для разделения контуров котельной и отопительной системы. Благодаря этому котельная установка может эксплуатироваться с любыми заданными температурными кривыми подключенной отопительной системы. Температура подающего потока может быть установлена в первичном (котловом) контуре при помощи рабочих термостатов котлов на и ограничена предохранительными термостатами. Благодаря этому эксплуатационные температуры могут подбираться согласно требованиям потребителей.
• Котлы могут быть подключены к общему коллектору подающего потока и к коллектору обратного потока с возможностью их блокировки по отдельности (в варианте установки 2х или 3х котлов).
• Теплоносителем в установке является этиленгликоль.
• Система может быть изготовлена в дублированном исполнении для повышения надежности. Если один насос выходит из строя, то автоматически включается резерв-ный насос. Насосы меняют свой статус (основной или резервный) автоматически еженедельно, чтобы достичь приблизительно одинакового времени наработки.
• Опционально можно установить регистрацию фактического потребленного количество тепла при помощи счетчика тепловой энергии, установленного во вторичном (отопительном) контуре.
• Дымовые трубы выполнены из нержавеющей стали. Продукты горения от котлов выводятся по дымовым трубам горизонтально через стенку шкафа наружу, где предусмотрено подключение к внешней, вертикальной трубе.
• На всех внутренних поверхностях шкафа установлена тепло- и звукоизоляция.
• Трубопровод проложен в специальной нечувствительной к влаге изоляции, исключающей образования конденсата.
• Подключение шкафной котельной к внешней энергосети осуществляется через имеющуюся внутри контейнера клемную коробку. Подключение внутренних приборов осуществляется через компактный щит автоматики.
• Котельная может быть оснащена временным аварийным питанием, включающимся автоматически через 30 секунд после прекращения электроснабжения (в результате сбоя, аварии) от внешней энергосети и обеспечивает энергоснабжение шкафной ко-тельной установки.
• Оборудование системы газоснабжения регулирует расход газа и контролирует уровни максимального и минимального давления. В случае нештатных ситуаций поступление газа в котельную прекращается автоматически.
• В шкафной котельной может быть установлена система сигнализации загазованности по пропану-бутану и угарному газу. В случае срабатывания датчиков включается принудительная вентиляция через вентиляторы соответственно.
• Шкафная котельная может быть доукомплектована собственным дополнительным отоплением, и в случае понижения или повышения температуры воздуха внутри котельной, датчики в автоматическом режиме отрегулируют установленную температуру воздуха внутри шкафной котельной с помощью приточной и вытяжной вентиляции и нагревателей воздуха (опционально).
