Оборудование для перекачки газового конденсата

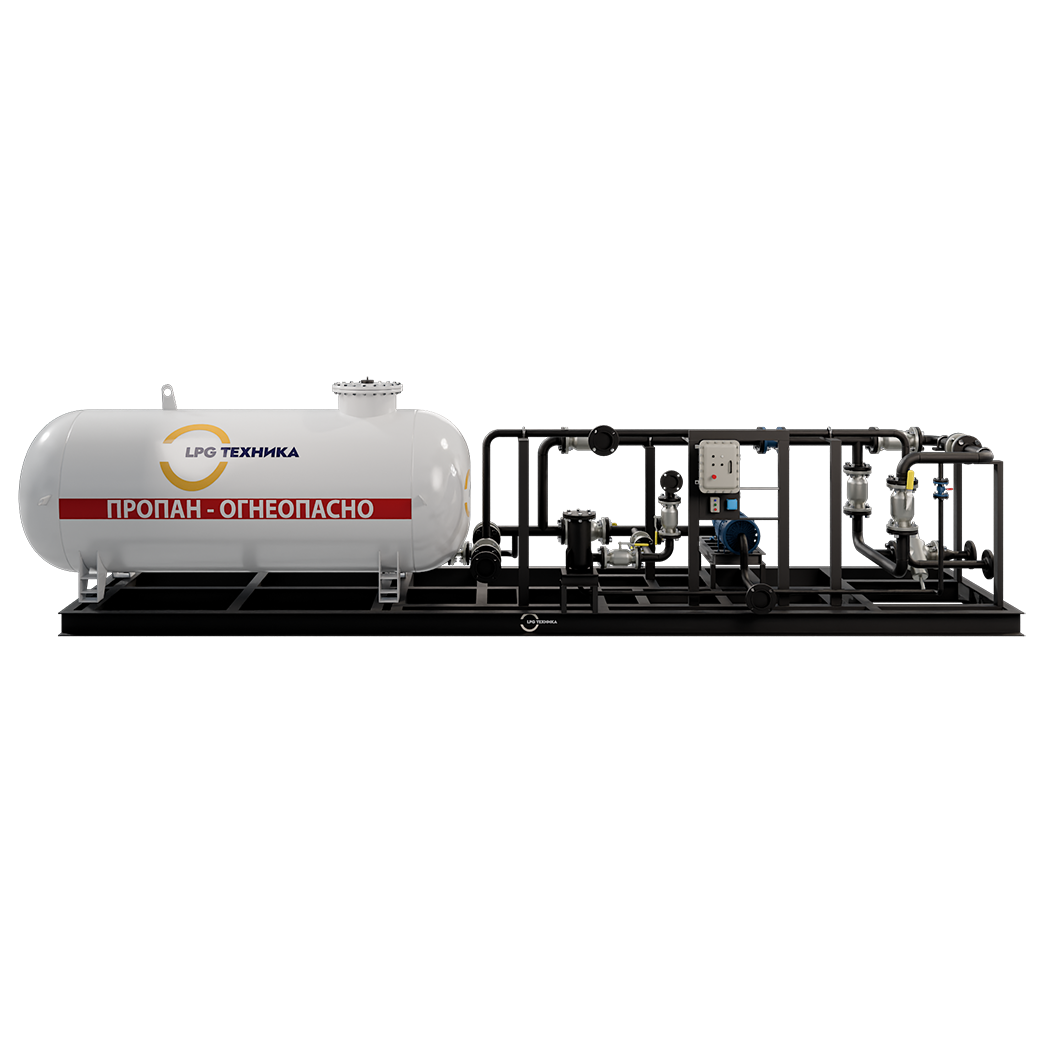

Система хранения и налива газового конденсата  рамного исполнения на базе 2-х насосных центробежный агрегатов КМН 80-65-155 (основной, резервный)

• Массовый расходомер
• Взрывозащищенный электродвигатель 5,5 кВт, 380В, 3000 об/мин., максимальная производительность 30 до 50 м3/ч
• Фильтр грязеуловитель Ду80 с обратным клапаном на входе
• Манометры для контроля давления на входе и выходе насоса
• Уравнительная линия Паровой фазы с Обратным клапаном Ду25 и скоростным клапаном Ду25
• Шаровые краны Ду 25 на входе и выходе уравнительной линии
• Запорный шаровый кран Ду80 на входной линии
• Запорный шаровый кран Ду50 на напорной линии
• Байпасный клапан
• Счётная установка на базе кориолисового расходомера
• Монитор визуализатор счетной установки (установлен в щите электроуправления)
• Текущий и суммарный учет, счётчик в литрах, килограммах
• Газоотсекатель паровой фазы с линией отвода паров в уравнительную линию паровой фазы перед счетной установкой
• Узел подключения Паровой фазы шланга газовоза М60х4,0 левая с колпачком
• Предохранительно сбросной клапан на напорной линии
• Смотровое окошко на всасывающей линии насоса
• Датчик контроля сухого хода
• Датчик контроля макс. Давления в напорном газопроводе с ответной коробкой установленной на раме.

Шкаф силовой электроуправления для 2-х насосных установок (основная, резервная) для размещения во взрывоопасной зоне

Предназначен для подключения:

• 2-х электромоторов насосных агрегатов, мощностью по 5,5  кВт каждый, с функцией плавного пуска
• Датчиков контроля потока
• Датчика давления в напорном трубопроводе
• На передней панели индикация наличия сети
• Кнопки «ПУСК»/ «СТОП» для 2-х электромоторов
• Световой индикации «Авария»
• Кнопка разблокировки щита в случае включения сигнала «Авария»
• Панель оператора с визуализацией данных массовых расходомеров (LCD-дисплей)
• Имеет шину подключения Внешней пожарной сигнализации
• Подключение до 2-х внешних кнопок управления «ПУСК», «СТОП»
• Клеммы подключения внешней звуковой и световой сигнализаци

Резервуар хранения газового конденсата номинальным объем 50м³ исполнение на раме (2 шт.)

Основные технические характеристики и параметры:

• Диаметр 2400мм, с низкой горловиной люка-лаза
• Рабочее давление 1,6 МПа
• Антикоррозионное покрытие рабочей поверхности резервуара «Атмосферостойкое»

В комплект  входит:

• Предохранительный клапан с запорным клапаном
• Угловой клапан забора Ж.Ф.
• Угловой клапан забора П.Ф. со скоростным клапаном
• Контрольной трубкой и манометром
• Механический уровнемер тип Junior
• Клапан наполнительный
• Штуцера нижнего слива
• Запорная, регулирующая, предохранительная трубопроводная арматура
• Соединение блоков между гибкими металлруковами

Автоматизация технологического процесса

Возможности системы АСУ ТП:

• Автоматический учет отпущенного и принятого объема и массы топлива
• отпуск топлива в режимах "по объему", "по массе", "до полного бака"
• поддержка поточных плотномеров
• предоставление информации о плотности, температуре топлива, производительности установки оператору в процессе налива*
• возможность использования одного оборудования для приема и отпуска топлива;
• работа с аппаратными счетчиками контроллеров
• контроль топлива в емкости по массе**
• контроль подтоварной воды в емкости**
• отчеты за заданный период времени
• автоматическое формирование документов оприходования излишков и списания потерь
• интеграция с системой управления предприятием сторонней разработки, например 1С, через механизм передачи и - - исполнения электронных распоряжений (XML – файлы)
• экспорт отчетов в форматы Word, Excel, txt, XML для дальнейшей обработки
• экспорт данных в 1С "Бухгалтерия", 1С "Рарус: АЗК+Нефтебаза"
• настройка внешнего вида и полноты отчетов
• протоколирование работы системы и действий оператора
• гибкая система регулировки разделения прав администратора системы и операторов.
