Для предотвращения вторичного сжижения паровой фазы СУГ испарительную установку рекомендуется устанавливать, как можно ближе к потребителю. При монтаже установки на открытом воздухе и прохождении трубопровода «паровой фазы» на открытом пространстве рекомендуется теплоизолировать трубопровод, а при необходимости – обеспечить обогрев, либо установить догреватель. На линии паровой фазы (после испарителей) в качестве контрольного элемента расположен отсекатель жидкости (конденсата). Отсекатель может быть оснащен сенсором контроля уровня (опционально). В нижней части сепаратора размещен стравливающий шаровой клапан для удаления конденсата.

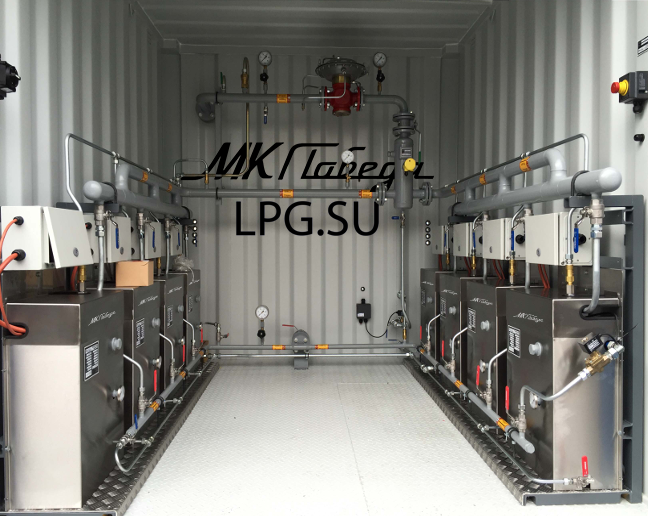

Испарительная установка (ИУ) выполнена в стальном контейнере и укомплектована всеми необходимыми элементами для подключения к системе трубопроводов. Взрывобезопасна, предназначена для монтажа в Е Ех е II Т3 зоне, огрунтована, окрашена.
- Размер контейнера, мм: 2991 x 2438 x 2591.
- Вес, кг: 2810
- пять параллельно подключенных испарителей, общей производительность 1250 кг/час, общая мощность испарителей 225 кВт;
- давление СУГ на входе до 16 Бар;
- давление СУГ на выходе 12,5 Бар;
- по два электромагнитных клапана перед каждым испарителем;
- манометры на выходе из ИУ;
- вход жидкой фазы Ду 32;
- выход паровой фазы Ду50.
- фланец сбросной линии («свеча») Ду 25 – 1 шт.
- шаровые краны установлены на входе и выходе, а также между сепаратором и регулятором
- фильтр-грязеуловитель 1 шт.
- предохранительные клапаны перед каждым испарителем – 5 шт.
- манометры с запорными кранами 4 шт.
- регулятор давления с предохранительно-запорным и предохранительно-сбросным клапанами – 1 шт.
- клеммные коробки – 5 шт.
Контейнер испарительной установки может быть укомплектован системой контроля загазованности, системой вентиляции.
